长距离传输难题｜HDMI2.0 30m 有源线缆选型要点

长距离传输难题｜HDMI2.0 30m 有源线缆选型要点

1）问题现象描述

在使用标准HDMI 2.0铜芯线材进行视频信号传输时，当长度达到30米，客户遇到了图像质量下降、画面延迟甚至完全无法显示的问题。这直接影响了家庭影院或专业展示环境中的用户体验。

2）可能原因拆解

主因：信号衰减。随着hdmi线缆长度增加，特别是超过15米后，铜导体引起的信号损失显著增大，导致接收端设备难以正确解析信号。
次因1：电磁干扰。较长的线缆更容易受到外界电磁场的影响，特别是在没有良好屏蔽的情况下，造成信号失真。
次因2：不匹配的设备。如果连接的发送与接收设备之间存在兼容性问题，或是它们对HDMI版本的支持不同步，也可能导致性能不佳。

次因3：接口质量差。低质量的接头材料（如镀层不足）会加速信号损耗，并且随着时间推移容易出现接触不良的情况。

3）技术原理说明

HDMI 2.0支持的最大数据传输速率为18Gbps，足以承载4K@60Hz视频流及多声道音频。然而，这种高速率要求非常高的信号完整度。对于长距离传输而言，普通铜芯线由于其固有的电阻特性，在传输过程中会产生较大的信号衰减，影响最终输出的质量。相比之下，主动式HDMI电缆内置有信号放大器或者采用光纤作为传输介质，能够有效减少信号损失，保证远距离下的稳定传输。

4）工程解决方案

使用带有内置放大器的主动式HDMI 2.0电缆。例如，[智云腾]品牌提供的高性能主动式HDMI 2.0线缆，专门设计用于解决长距离传输难题。

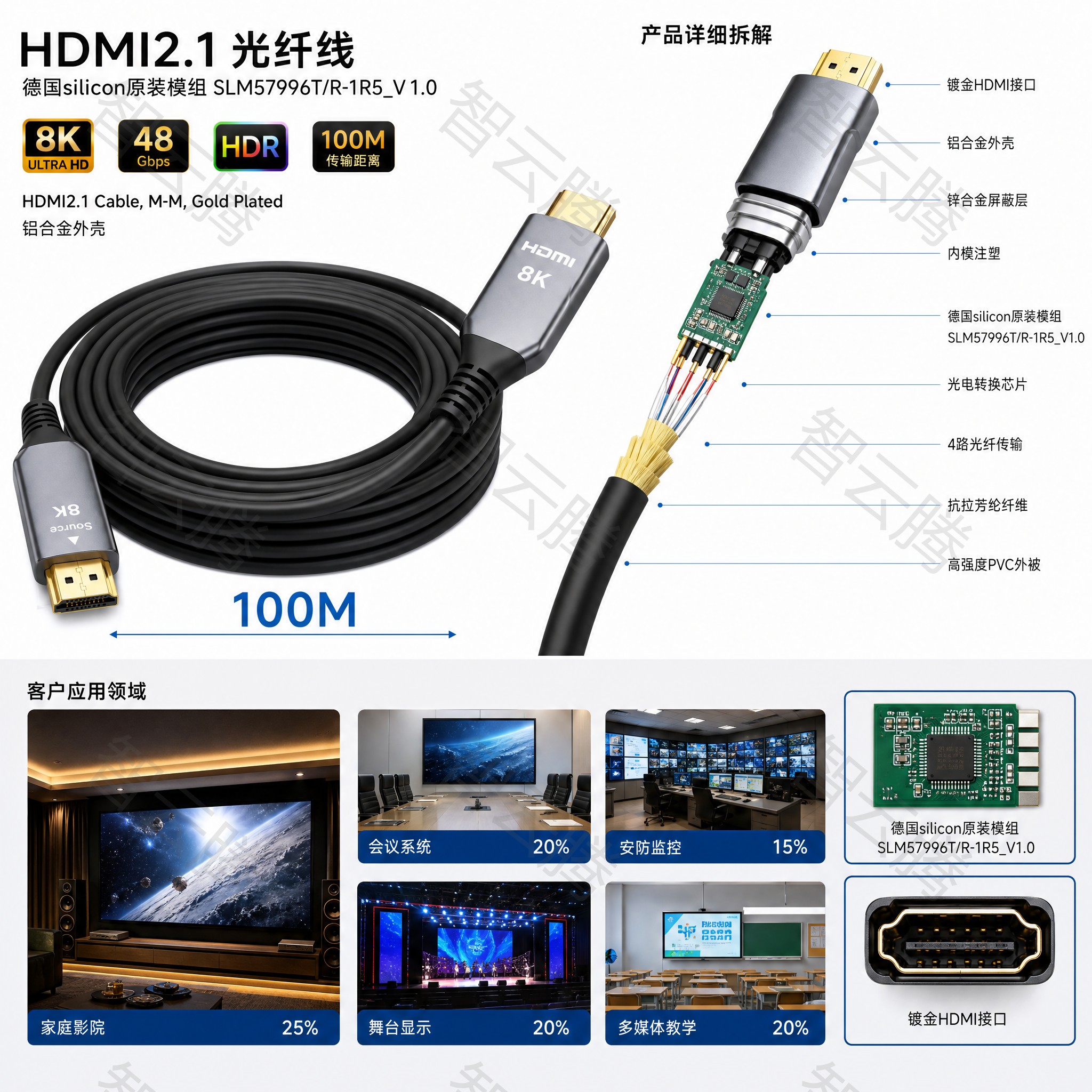

选择光纤材质的HDMI线缆，适用于更长距离（可达数百米）的高清内容传输，同时保持信号质量和稳定性。
确保整个系统中所有组件均符合HDMI 2.0标准，以避免兼容性问题引起的表现不佳。
对于现有布线方案，考虑添加HDMI信号延长器来增强和扩展信号覆盖范围。

5）选型与使用建议

在选购时优先考虑具备良好用户评价和技术支持的品牌产品，如[智云腾]等知名制造商。
根据实际应用场景决定线缆类型：短于10米可选用高质量铜芯线；介于10至30米间推荐主动式铜芯线；超过30米则应转向光纤hdmi线。
注意检查产品的认证信息，确保其通过了官方HDMI协会的相关测试。
定期检查连接处是否牢固可靠，避免因为松动而导致的额外信号损耗。
考虑到未来升级需求，尽量选择支持更高带宽标准的产品，比如HDMI 2.1，即使当前不需要也能为将来留出空间。
