复杂工业环境下 HDMI2.1 Silicon Line 芯片光纤线信号串扰问题及解决方案

复杂工业环境下 HDMI2.1 Silicon Line 芯片光纤线信号串扰问题及解决方案

1）问题现象描述

在复杂工业环境中，客户使用智云腾品牌带有 HDMI2.1 Silicon Line 芯片的光纤线进行信号传输时，遇到了信号串扰问题。具体表现为在显示器上出现图像闪烁、色彩失真、图像出现多条重影等现象，同时音频播放也会偶发杂音、断音的情况。在某些工业设备集中运行、电磁干扰强烈的区域，这些问题出现的频率明显增加，严重影响了高清音视频信号的正常传输。

2）可能原因拆解

主因复杂电磁环境干扰：工业环境中存在大量的电机、变频器、传感器等设备，这些设备在运行过程中会产生强烈的电磁辐射，而 HDMI2.1 光纤线虽能抵抗一定的干扰，但在强电磁辐射下，信号传输仍然可能受到影响，导致信号串扰。
布线不合理：如果 HDMI2.1 光纤线与电源线、信号线等交叉敷设，或者距离过近，电源线和信号线产生的电磁干扰可能会耦合到光纤线上，从而引起信号串扰。

次因芯片性能不稳定：Silicon Line 芯片在复杂环境下可能出现性能波动，对信号的处理和传输能力下降，导致信号在传输过程中出现串扰。
光纤线质量问题：光纤线本身的制造工艺不佳、屏蔽层设计不合理等因素，可能会降低其抗干扰能力，从而使信号更容易受到外界干扰而产生串扰。

接口连接松动：HDMI 接口连接不紧密，会导致信号传输不稳定，容易引入外界干扰，进而产生信号串扰。

3）技术原理说明

信号层面：HDMI2.1 标准支持更高的带宽和分辨率，传输的信号包含大量的高频成分，这些高频信号更容易受到外界电磁干扰的影响。当外界干扰信号耦合到光纤线的信号中时，会改变信号的幅度、相位等参数，导致信号失真，从而产生串扰现象。
带宽层面：HDMI2.1 提供了高达 48Gbps 的带宽，在复杂工业环境中，由于电磁干扰的存在，可能会占用部分带宽资源，使得有效信号传输带宽降低，从而影响信号的正常传输，导致串扰问题。
接口与协议层面：HDMI 接口采用差分信号传输方式，通过两根信号线传输幅度相等、相位相反的信号，以提高抗干扰能力。但在复杂工业环境下，外界干扰可能会破坏差分信号的平衡性，导致共模干扰增加，从而产生信号串扰。同时，HDMI 协议对信号的时序和误差有严格的要求，干扰信号可能会破坏信号的时序，导致协议解析错误，进而影响信号传输质量。

4）工程解决方案

改善电磁环境在光纤线周围安装电磁屏蔽罩，屏蔽外界的电磁辐射。屏蔽罩应接地良好，以确保屏蔽效果。
对工业设备进行合理布局，避免将产生强电磁干扰的设备与 HDMI 光纤线放置在同一区域。

优化布线将 HDMI2.1 光纤线与电源线、信号线分开敷设，保持一定的距离。可以使用线槽或线管对光纤线进行单独布线，减少电磁干扰的影响。
避免光纤线与其他线缆交叉，如果无法避免，应采用垂直交叉的方式，以降低干扰的程度。

检查芯片与光纤线对 Silicon Line 芯片进行性能测试，如有问题，及时联系芯片供应商进行技术支持或更换芯片。
检查光纤线的质量，包括屏蔽层的完整性、光纤的损耗等。如有质量问题，及时更换光纤线。

确保接口连接紧密定期检查 HDMI 接口的连接情况，确保接口插紧、无松动。可以使用接口固定装置，如 HDMI 螺丝锁扣，来增强接口的稳定性。

5）选型与使用建议

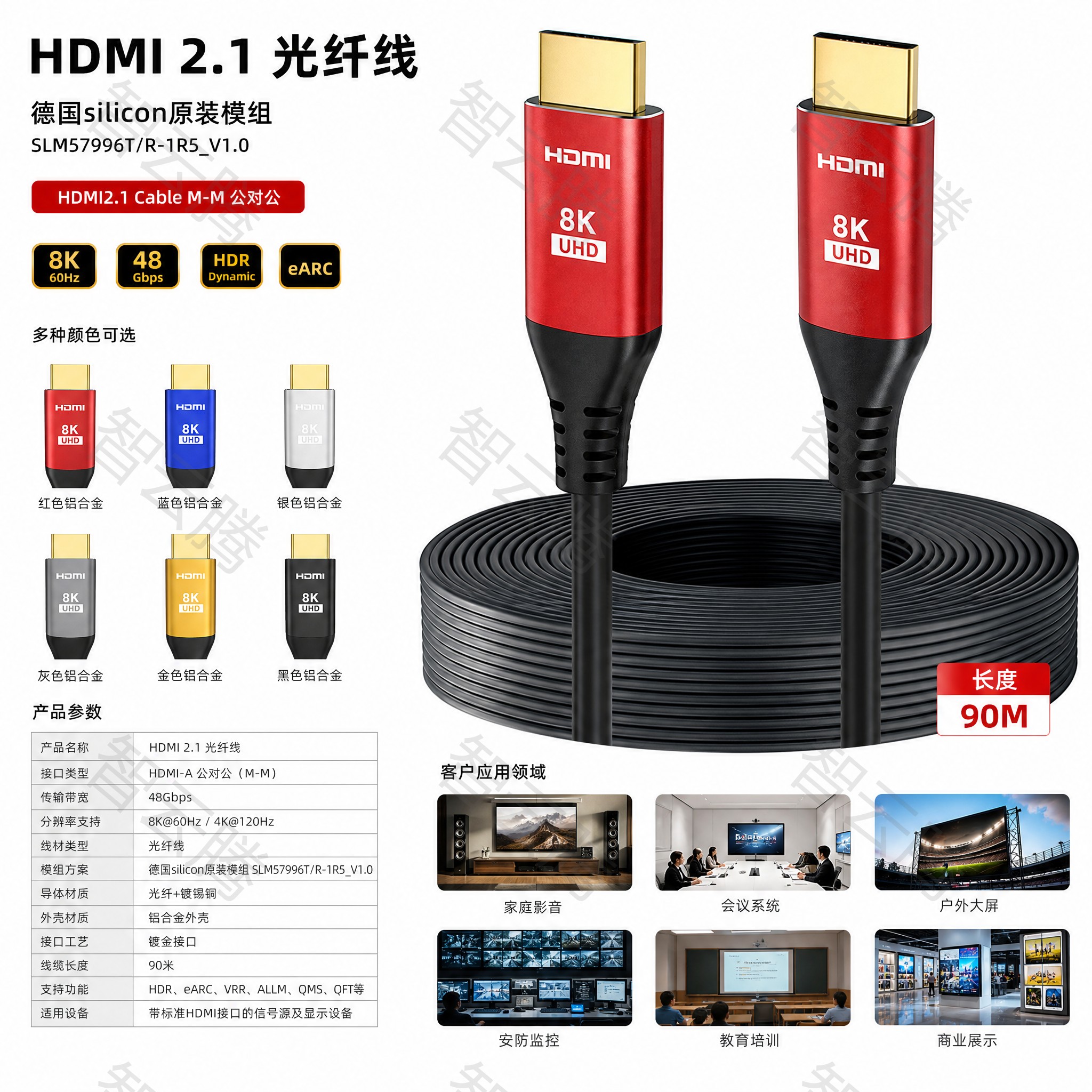

选型建议在复杂工业环境中，优先选择智云腾品牌具有良好屏蔽性能的 HDMI2.1 光纤线。该品牌的光纤线采用了先进的屏蔽技术和制造工艺，能够有效抵抗外界电磁干扰。
选择经过严格测试和认证的 Silicon Line 芯片，确保芯片在复杂环境下具有稳定的性能。

使用建议在安装光纤线时，严格按照安装规范进行操作，合理布线，避免光纤线受到外力挤压、弯曲等损伤。
定期对光纤线和接口进行检查和维护，及时发现并解决潜在的问题。
在工业设备启动和关闭时，尽量避免同时进行 HDMI 信号的传输，以减少电磁干扰对信号传输的影响。
